SOLIDWORKS 2024 新功能 CAM篇目錄概述

? 附加探測周期參數

? 反轉切割的固定循環螺紋加工

? 包含裝配體的零件的正確進給/速度數據

? Heidenhain 探測類型

? 2.5 軸特征向?qū)е袓u嶼的終止條件

? 鏈接輪廓銑削操作的切入引導和切出引導參數

? 螺紋銑削操作的最小孔直徑

? 后置處理器路徑

? 探測周期

? 探測工具輸出選項

? 裝配體模式下的探測周期

? 設置圖紙

? 銑刀工具的柄類型

? 工具選擇過濾器對話框

? 選擇刀具 - 刀刃長度

? 選擇刀具 - 刀具庫優先級

1、附加探測周期參數

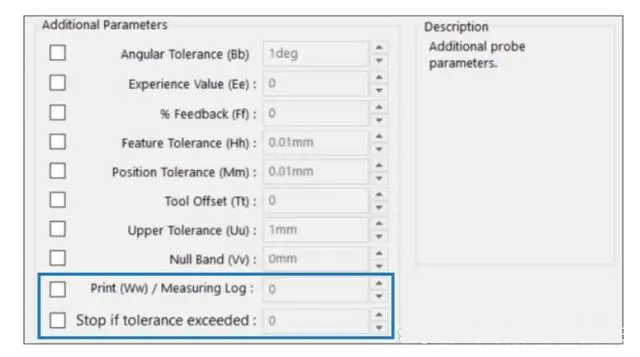

附加探測周期參數對話框包含超出公差時停止和打印 (Ww)/測量日志選項。

超出公差時停止

如果探測周期超出公差限制，則超出公差時停止參數將指定是否中斷程序并顯示違規細節。

可以為此參數指定的值：

? 如果違反了公差限制，則不會中斷加工程序或顯示違規細節。

? 中斷加工程序并在控制器上顯示違規細節。

發布的代碼中與此參數關聯的命令是Q309=1 ;PGM STOP TOLERANCE

? 打印 (Ww)/測量日志

? 打印 (Ww) 參數已重命名為打印 (Ww)/測量日志。

? 打印 (Ww)/測量日志的功能取決于所選的探測類型。

可以為此參數指定的值：

0. 不創建測量日志。

1. 創建測量日志并將其保存到控制器。

2. 中斷 NC 程序并顯示測量日志。

2、反轉切割的固定循環螺紋加工

對于車螺紋操作，SOLIDWORKS CAM 支持反轉切割類型的固定循環輸出選項。

在操作參數對話框的螺紋選項卡上的以下選項下：

? 切割類型，選擇反轉。

? 程序點，選擇固定循環輸出。

3、包含裝配體的零件的正確進給/速度數據

在裝配體模式下，如果組成裝配體的不同零件或者某一零件的多個實例具有不同的配料材料，則對于每個零件或?qū)嵗?，將顯示正確的配料材料。

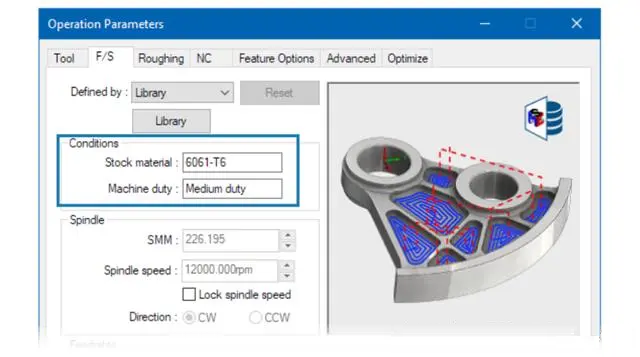

關聯的配料材料出現在配料材料的 F/S 選項卡上的操作參數對話框中。進給/速度編輯器使用配料材料進行進給/速度計算。

在以前的版本中，使用銑削裝配體模式時，如果裝配體包含具有不同配料材料的零件或分割零件實例具有不同配料材料，則進給/速度計算通常不準確。發生這種情況是因?yàn)?SOLIDWORKS CAM 僅考慮分配給零件管理器中列出的第一個零件的配料材料以進行進給/速度計算。SOLIDWORKS CAM 將計算出的進給/速度值分配給構成裝配體的其他零件，盡管它們具有不同的配料材料。這會導致進給/速度值錯誤。

4、Heidenhain 探測類型

SOLIDWORKS CAM 支持在使用 Heidenhain 控制器的機床上進行探測操作。

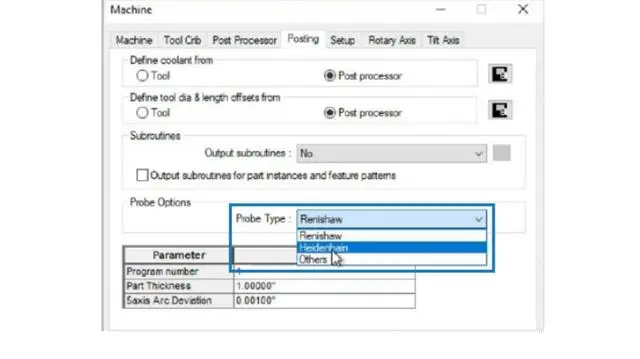

轉至機床對話框中的后置處理選項卡，在探測選項下的探測類型中，選擇 Heidenhain。

5、2.5 軸特征向?qū)е袓u嶼的終止條件

可以在兩個方向上定義 2.5 軸特征的島嶼高度。

在以前的版本中，SOLIDWORKS CAM 自動指定從島嶼面頂端到特征底部的島嶼高度。如果島嶼表面的高度與特征的頂面不同，則形成的島嶼比特征高度短。您不能在另一方向增加島嶼高度來匹配特征高度。

在 2.5 軸特征：島嶼實體 PropertyManager 中，您可以在終止條件 - 方向 2 下指定島嶼高度。您可以在 Z+ 和 Z- 方向定義高度。與終止條件 - 方向 2 關聯的方向，與島嶼特征的底部輪廓相反。

6、鏈接輪廓銑削操作的切入引導和切出引導參數

對于鏈接輪廓銑削操作，您可以指定一個選項，將第一個輪廓銑削操作的切入引導和切出引導參數復制到其他鏈接操作。

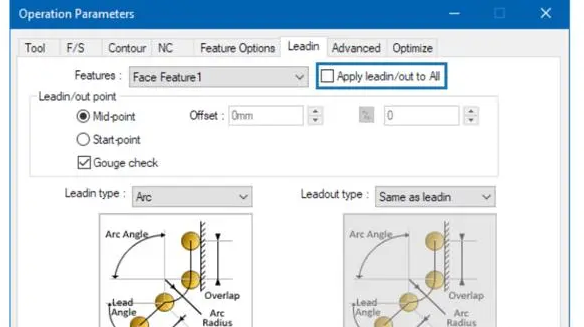

在操作參數對話框中的切入引導選項卡上，選擇應用切入/切出引導到所有。SOLIDWORKS CAM 不會鏈接這些操作參數，因?yàn)樗鼈兲囟ㄓ谔卣鳎?/p>

• 切入/切出引導點

• 之間鏈接下的所有參數

7、螺紋銑削操作的最小孔直徑

可以指定螺紋銑削操作的最小孔直徑。在以前的版本中，此參數為只讀。

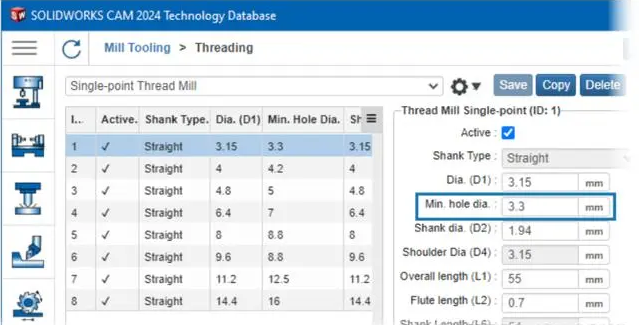

在工藝數據庫 (TechDB) 的銑刀工具選項卡上，選擇螺紋加工工具并指定最小孔直徑。

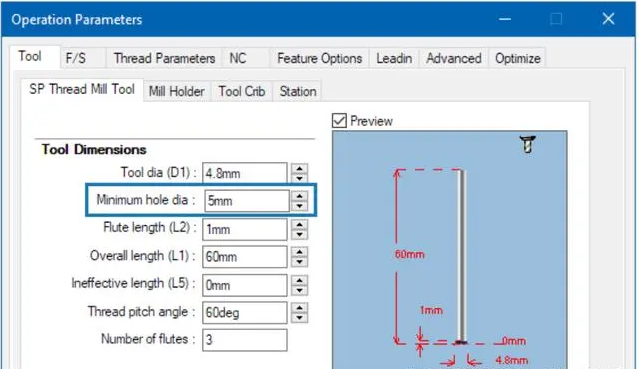

此外，您還可以轉至操作參數對話框上的工具選項卡，然后單擊螺紋銑削刀具次要選項卡，在刀具尺寸下方指定最小孔直徑。操作參數對話框中的更改不會保存到 TechDB 中。

8、導出模型形狀數據

可以將模型形狀數據導出為算例的 study_name.out 文件。

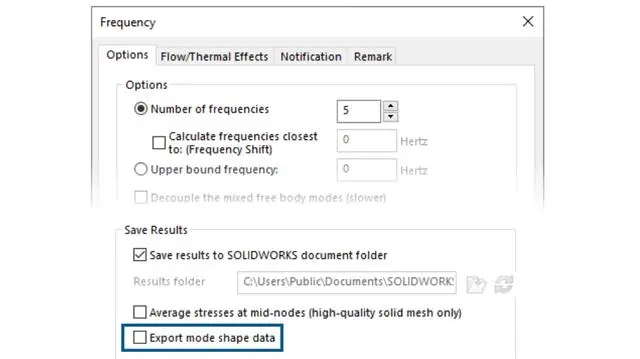

從頻率 > 選項對話框中，選擇導出模型形狀數據。

模型形狀數據將保存到算例的 .out 文件中，該文件位于結果文件夾中。

9、后置處理器路徑

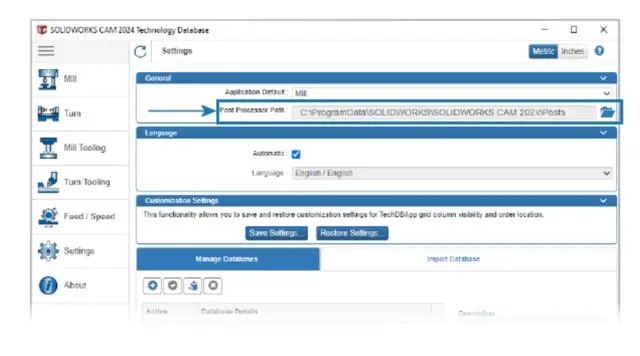

可以在技術數據庫 (TechDB) 的設置選項卡上指定后置處理器所在文件夾的默認位置。在常規下，指定后置處理器路徑。您不需要為每個零件或裝配體重新選擇后處理器。

如果您更改后置處理器所在文件夾的位置并在 SOLIDWORKS CAM 中打開先前編程的零件或裝配體，則將發生以下情況：

• SOLIDWORKS CAM 確定后置處理器文件在活動后置處理器的文件夾中是否可用。

• 如果該文件夾不可用，則軟件將加載后置處理器路徑。

• SOLIDWORKS CAM 會在后置處理器路徑中搜索后置處理器文件。

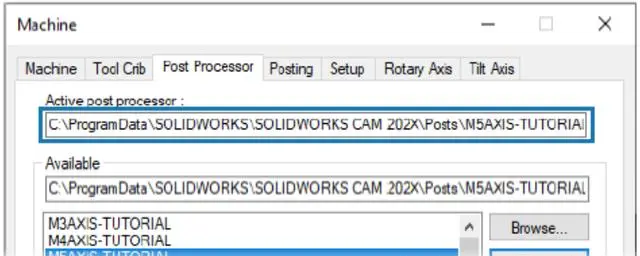

• 當 SOLIDWORKS CAM 找到后置處理器文件時，它會在活動后置處理器的后置處理器選項卡上的機器對話框中顯示后置處理器文件的文件路徑。

10、探測周期

SOLIDWORKS CAM 包括額外的探測周期來校準并測量基準面和軸。

探測周期包括：

• 三點基準面

• 角度測量（X 軸）

• 角度測量（Y 軸）

• 第 4 軸測量（X 軸）

• 第 4 軸測量（Y 軸）

可以在探測選項卡的操作參數對話框中的探測周期下訪問探測周期。

通過三點

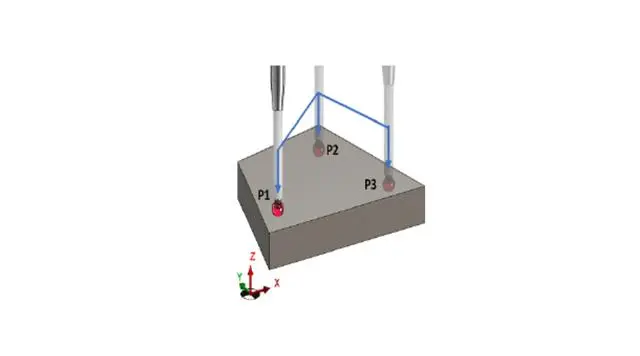

在三點基準面探測周期中，SOLIDWORKS CAM 使用該曲面上的三個點測量選定曲面。由探測點建立一個基準面。

如果您選擇三點基準面，SOLIDWORKS CAM 會將三個點定位在默認偏移值處。您可以修改偏移值并探測所需位置的點。

角度測量（X/Y 軸)

角度測量（X 軸）和角度測量（Y 軸）探測周期會探測所選曲面上的兩個點，并分別計算相對于 X 軸或 Y 軸的面角度。

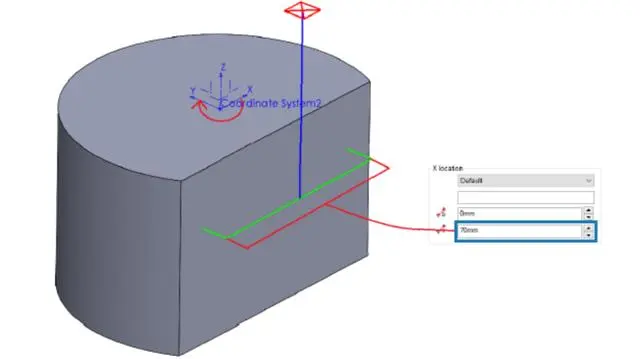

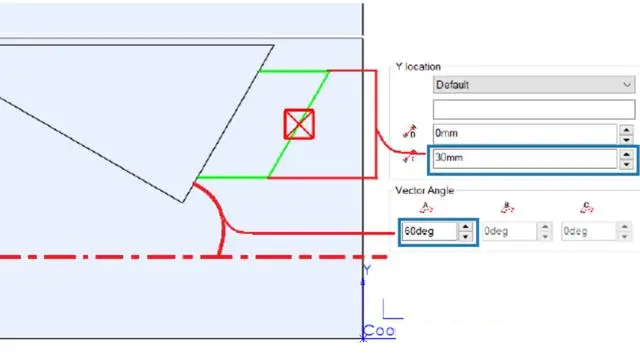

SOLIDWORKS CAM 會將兩個點對稱地定位在所選面的質心周圍。轉至操作參數對話框中的探測選項卡，在探測周期下，您可以在 X 位置和 Y 位置的增量距離中指定各個點之間的距離。

所選平面的法線須與插入探測的設置的 Z 軸垂直。

第 4 軸測量（X/Y 軸）

1. 此探測周期測量所選曲面相對于第 4 軸的兩個點之間的斜率。

2. 所選曲面須能夠在 X 或 Y 軸上測量探測點之間的斜率。您可以使用結果值來補償旋轉軸。

3. 曲面質心的 X 和 Y 坐標是工具路徑的起點。SOLIDWORKS CAM 根據兩個探測點之間指定的距離，圍繞此起點對稱地定位探測點。

4. 探測移動與軸平行。SOLIDWORKS CAM 測量與曲面上的參考點之間的間隙距離。對于探測移動，間隙距離可以大于或小于定義的距離。

11、探測工具輸出選項

可以為探測工具指定輸出通過參數。此參數使用設置工具參考點生成工具路徑和 G 代碼。

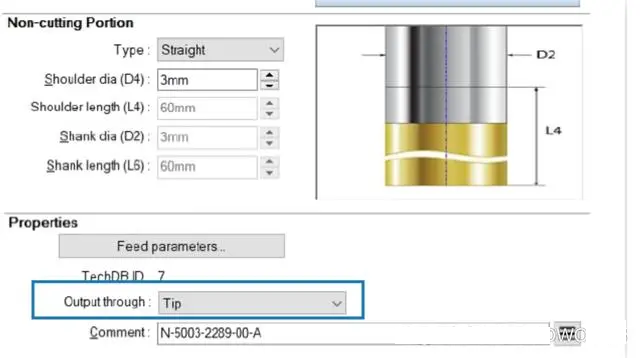

轉至操作參數對話框中的工具選項卡，在探測工具選項卡上的屬性下，您可以指定輸出通過的選項：

• 提示。參照探測工具的尖端生成工具路徑。

• 居中。參照探測工具的中心生成工具路徑。

12、裝配體模式下的探測周期

可以為在裝配體模式下生成的每個探測操作分配適當?shù)牧慵?shí)例和銑削零件設置。這可確保在發布探測操作的刀路軌跡時準確地生成零件設置原點。

在以前的版本中，如果在裝配體的操作設置下僅存在探測操作，SOLIDWORKS CAM 會從夾具坐標系 (FCS) 測量其坐標。SOLIDWORKS CAM 未在設定參數對話框的等距選項卡上列出實例和相關的特征設定。即使您將輸出原點指定為零件設置原點，刀路軌跡坐標也會參考 FCS，從而導致發布的代碼不準確。

轉至操作參數對話框的后置處理選項卡，在零件/設置下，可以在裝配體模式中指定參數。

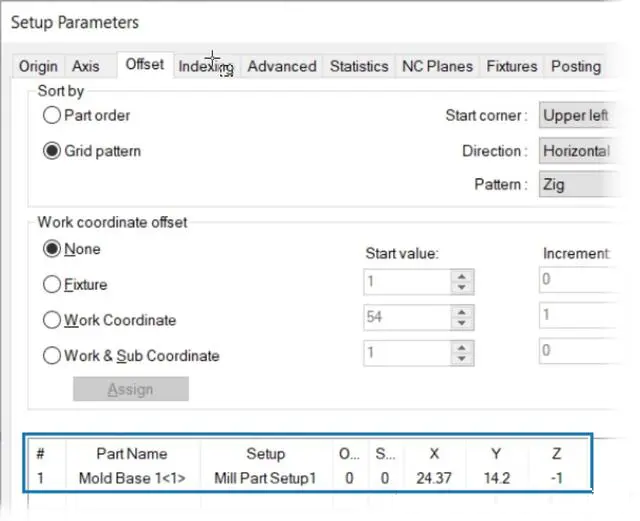

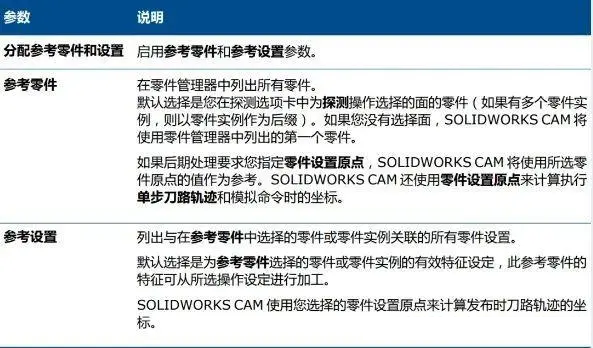

對于探測操作，您為參考零件和參考設置所做的選擇顯示在設置參數對話框的等距選項卡上的零件實例和工作坐標中。

13、設置圖紙

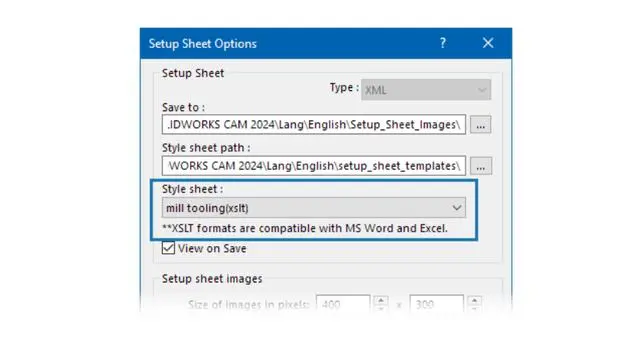

設置圖紙的默認格式是 .xslt，可兼容新版的瀏覽器。

14、銑刀工具的柄類型

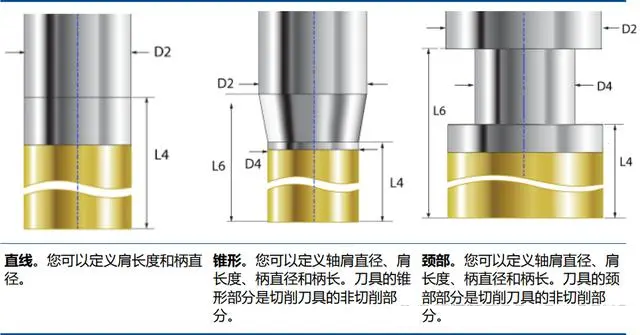

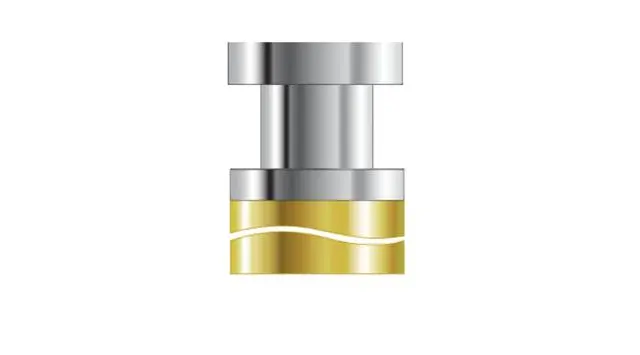

可以為任何銑刀工具定義刀柄類型（直線、錐形或頸部）。

在以前的版本中，只有某些銑刀工具具有柄類型。

可以為這些附加工具的非切削部分指定柄類型：

• 鏜孔刀

• 中心孔鉆

• 埋頭孔工具

• 燕尾加工刀具

• 鍵槽加工刀具

• 棒型刀具

? D2 = 柄直徑

? D4 = 交接處直徑

? L4 = 肩長度

? L6 = 柄長

15、工具選擇過濾器對話框

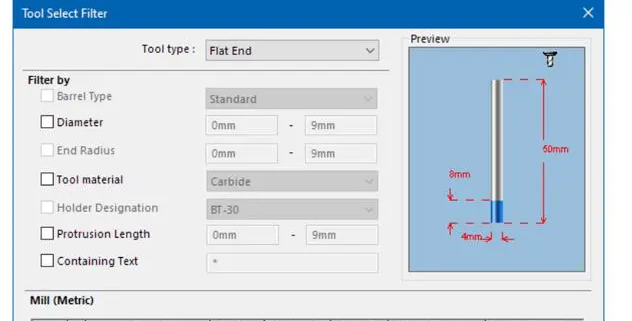

可以調整工具選擇過濾器對話框的大小以查看其他表列。

16、選擇刀具 - 刀刃長度

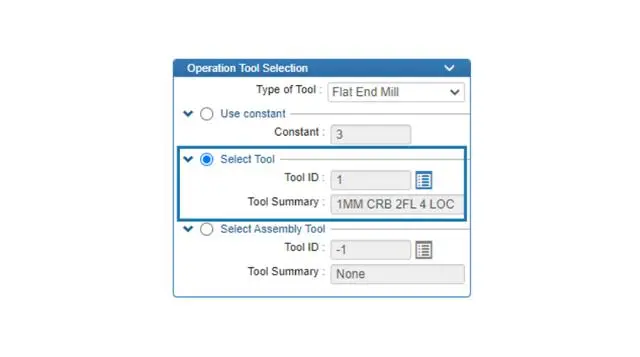

根據使用表達式而不是特定刀具指定刀具選擇標準時，SOLIDWORKS CAM 會考慮刀具的刀刃長度。

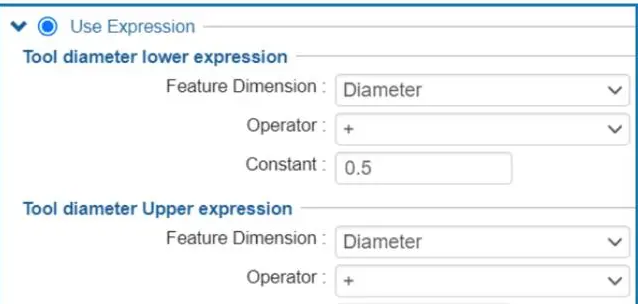

運行生成工序計劃時，對于使用“刀具直徑下限/上限”表達式定義刀具選擇條件的每個工序，將應用以下規則：

如果刀具庫有兩個或兩個以上直徑值相同且符合表達式條件的刀具，SOLIDWORKS CAM 會考慮刀刃長度來分配刀具。它會選擇刀刃長度大于特征深度的刀具。如果所有刀具的刀刃長度大于特征深度，SOLIDWORKS CAM 會選擇刀刃長度更接近特征深度的刀具。

如果 SOLIDWORKS CAM 仍然找到兩個或更多刀具，則將使用毛坯/刀具材料映射規則來選擇刀具。

例如，考慮一個特征深度為 75mm 的矩形凹槽。根據分配給此特征的特征策略，刀具選擇條件會選擇 25mm 頭平銑刀。刀具庫有兩個直徑相同的頭平銑刀工具，直徑為 25mm。但是，一個刀具的刀刃長度為 50mm，而另一個刀具的刀刃長度為 80mm。SOLIDWORKS CAM 選擇具有 80mm 刀刃長度的刀具，因?yàn)樗闹蹈咏卣魃疃取?/p>

17、選擇刀具 - 刀具庫優先級

在技術數據庫 (TechDB) 中選擇刀具庫優先級，SOLIDWORKS CAM 可提供更好的工具選擇邏輯。

SOLIDWORKS CAM 優化了刀具選擇邏輯，以便在活動刀具庫中提供適當?shù)牡毒撸?/p>

如果在 TechDB 中為特定操作指定的刀具不在活動刀具庫中，SOLIDWORKS CAM 會將其添加到刀具庫，即使活動刀具庫中可能存在較小的刀具。（如果您通過在 TechDB 中引用某個特定的機器 ID 來選擇了某個刀具。）如果活動刀具庫中有另一個具有類似參數的刀具，SOLIDWORKS CAM 將使用該刀具。

指定從 TechDB 中定義的表達式派生的結果刀具為非活動，SOLIDWORKS CAM 不會將其添加到活動刀具庫。它使用后續的刀具選擇規則將活動刀具添加到刀具庫。
